Насосы Grundfos - это надежно!

30.07.2015
Насосы Grundfos - это надежно! . Системы отопления.jpgСистемы отопления

              Насосы Alpha2, Alpha2 L или UPS используются для различных систем отопления. Автоматика насоса Alpha2, Alpha2 L регулирует перепад давления в соответствии с текущими потребностями системы без применения внешних элементов. Насосы модели UPS имеют три скорости вращения вала. Насосы применяются главным образом для одно или двухтрубных систем отопления, но могут также использоваться в смесительных контурах крупных систем. Для систем теплых полов рекомендуется применять Alpha2 N в исполнении из нержавеющей стали, поскольку перекачиваемая жидкость часто содержит большое количество воздуха, что вызывает коррозию чугунного корпуса.

Системы горячего водоснабжения

              Для циркуляции в системах горячего водоснабжения применяются насосы модели ALPHA2 N, COMFORT или UPN с корпусом из нержавеющей стали, а также насосы UP(S)B с корпусом из бронзы. Насосы UPN и UP(S)B могут эксплуатироваться с подключенным реле времени для запрограммированного включения и отключения в целях снижения расхода электроэнергии. Это реле, включая и отключая насос, ограничивает время его эксплуатации теми периодами, когда обычно требуется горячая вода. По желанию заказчика насосы COMFORT поставляются со встроенными реле времени и/или термостатом. В системе ГВС рекомендуется поддерживать температуру ниже 65 С во избежание образования накипи.


Системы охлаждения и кондиционирования воздуха

              Стандартные насосы UPS или специальные исполнения насосов UPSK применяются в системах охлаждения и кондиционирования воздуха в зависимости от модели/типоразмера (смотрите номенклатуру изделий). Диапазон значений температуры: 25о С ... +95о С 25о С... +110о С. Эти насосы пригодны для циркуляции как холодной, так и горячей воды.


Конструкция

              Насосы Alpha2, Alpha2 L, UP и UPS являются насосами с ротором, изолированным от статора герметичной гильзой, т.е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью. Особенности этих насосов:
  • вал и радиальные подшипники из керамики
  • графитовый упорный подшипник
  • защитная гильза ротора и подшипниковая пластина из нержавеющей стали
  • рабочее колесо из композита
  • корпус насоса из чугуна, бронзы или из нержавеющей стали.

Монтаж

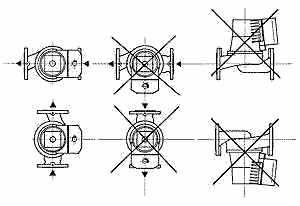

scheme001.gif              Насос всегда должен устанавливаться так, чтобы вал электродвигателя находился в горизонтальном положении. При пуске необходимо обеспечить вентиляцию защитной гильзы, для чего удаляется резьбовая пробка электродвигателя. В течение короткого времени оставшийся воздух через полый вал вытесняется в гидросистему.

Электродвигатель

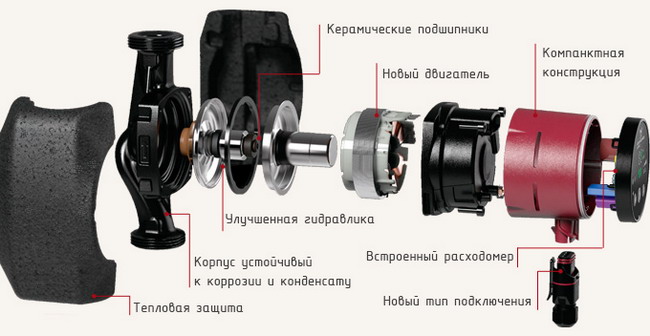

             Alpha2/Alpha2 L Четырехполюсный синхронный двигатель с постоянным магнитом. Система управления насосом встроена в блок управления, который присоединен к корпусу статора с помощью двух винтов и подключен к статору с помощью кабельного разъема. Блок управления оснащен двумя клавишами. Клавиши используются для: выбора настроек насоса;  включения/отключения функции автоматического переключения на ночной режим работы. Мотор GRUNDFOS ALPHA2/ALPHA2 L защищен электроникой в блоке управления и не требует внешней защиты. Дисплей включается сразу после подключения насоса к сети питания. В течение работы на дисплее насоса ALPHA2 указывается значение текущего энергопотребления в Вт (с округлением до целого числа) с точностью ±1 Вт. Предупреждение об ошибке, возникающей во время работы насоса (в т.ч. блокировке) Наосоы Альфа.jpgвысвечивается на дисплее в виде обозначения "- -"
              В случае регулируемого насоса его напор может изменяться пропорционально или поддерживаться на постоянном уровне, путем регулирования расхода. В отличие от нерегулируемых насосов, Grundfos Alpha2 и Alpha2 L снижают напор в ответ на уменьшение теплопотребления. При уменьшении теплопотребления, термостатические вентили закрываются, что приводит к изменению характеристики системы, уменьшению расхода и увеличению напора насоса на H1. Рабочая точка A1 нерегулируемого насоса в этом случае изменяется на A2.
              В системах с регулируемыми насосами напор насоса будет ниже на H2, по сравнению с системой с нерегулируемым насосом. Если в системе установлен нерегулируемый насос, то при закрытии термостатического вентиля перепад давления на нем увеличивается из за роста напора насоса в области малой производительности. Этот выросший перепад давления на вентиле приводит к местному увеличению скорости воды, что в свою очередь вызывает неприятный кавитационный шум. Если в системе будет установлен насос GRUNDFOS Alpha2 или Alpha2 L, напор перед вентилем будет падать при уменьшении подачи насоса, то есть причина возникновения шума будет устранена, а подача теплоносителя будет соответствовать реальной потребности системы. Так же благодаря снижению напора насосы Alpha2 и Alpha2 L снижают потребление электроэнергии.


Регулировка напора насоса

Регулировка насоса Alpha2 осуществляется при помощи клавиши. Режимы работы насосов Alpha2 и Alpha2 L:
  • · функция AUTOADAPT (только в насосах ALPHA2)
  • · 2 режима поддержания постоянного давления
  • · 2 режима пропорционального регулирования давления
  • · 3 фиксированные скорости вращения · ночной режим (только в насосах ALPHA2)


Заводские установки

AUTOADAPT в 80% случаев будет полностью соответствовать потребностям системы.


Перекачиваемые жидкости

 В зависимости от модели циркуляционные насосы фирмы Grundfos могут использоваться для перекачивания:
  •  · чистых невязких неагрессивных жидкостей, не содержащих твердых частиц или волокон;
  • · охлаждающих жидкостей, не содержащих минеральных масел;
  • · горячей воды в системах водоснабжения;
  • · умягченной воды.

Кинематическая вязкость воды составляет 1 мм2 /с (1 сСт) при 20о С. Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики понижаются. Пример: концентрация 50% гликоля при 20о С повысит вязкость водного раствора примерно до 10 мм2 /с (10 сСт), что вызовет снижение гидравлической характеристики насоса примерно на 15%. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой жидкости.


Температура окружающей среды и жидкости

Температуру перекачиваемой жидкости смотрите на стр. 7. Температура окружающей среды для стандартных исполнений насосов, допустимая температура перекачиваемой жидкости которых находится в диапазоне от +2о С до +110о С, должна быть всегда ниже, чем температура жидкости, так как в противном случае в корпусе статора может образовываться конденсат.
