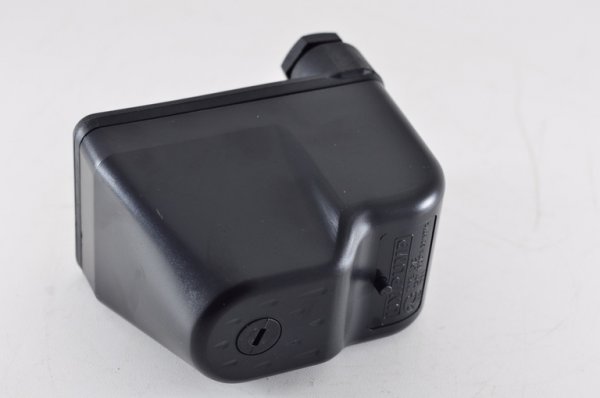

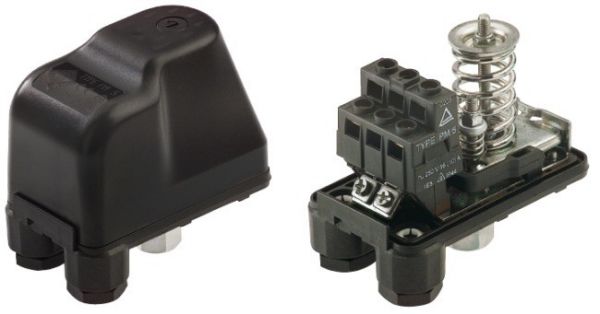

Датчик сухого хода PS-02С

ТД ВИКО - Челябинск 454036, Челябинск, ул. Индивидуальная, 25 +73512221092
680 p
В наличии: 10 шт

Все характеристики

Артикул: 08536ВИ
Код производителя товара: PS-02C
Производитель: КИТАЙ

Бренд: TIM


Артикул: 08536ВИ
Код производителя: PS-02C


Назначение изделия

Датчик сухого хода применяется в автоматических системах водоснабжения,

поливочных установках, установках пожаротушения, системах кондиционирования и

т.п. Рабочей средой систем, в которых используется датчик сухого хода, должна

являться вода. Датчик предназначен для автоматического выключения поверхностных,

скважинных насосов, станций автоматического водоснабжения при отсутствии воды в

системе. При этом выключение производится в режиме открытого водоразбора при

падении давления воды ниже порога срабатывания, что предотвращает поломки обо-

рудования в результате работы без воды (режим «сухого хода»).



Технические характеристики

Параметры электрической сети - ~220±10%, 50 Гц

Максимальный коммутируемый ток - 16(10)А (в скобках указано значение номиналь-

ного коммутируемого тока на индуктивной нагрузке)

Рабочий диапазон температур воды -1-40 ºС

Рабочий диапазон давления: 0,5 – 2,8 бар

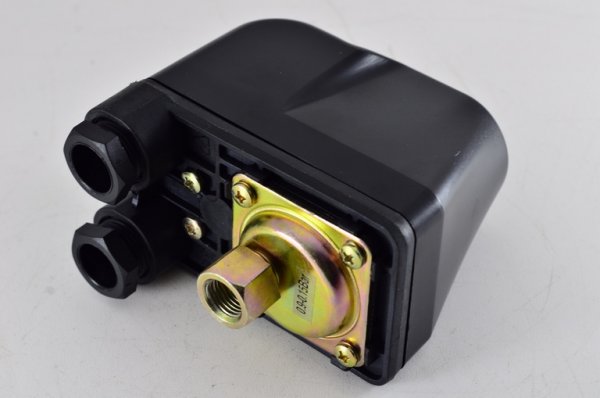

Присоединительный размер - 1/4 “

Класс электрической защиты: IP 44



Устройство и принцип действия

Датчик сухого хода представляет собой двухконтактное реле коммутации

электрических цепей, срабатывающее по давлению воды. Принцип его действия сле-

дующий:

После срабатывания защиты реле (или первом пуске) возвращается в аварийный режим, в этом режиме группа контактов реле разомкнута и, чтобы она замкнулась,

необходимо при пуске нажать кнопку, располагающуюся на крышке реле, и какое-то время удерживать.

Контакты реле замыкаются. При падении давления до 0,4 –0,05 бар (зависит от предварительной регулировки), контакты реле

размыкаются. Таким образом датчик сухого хода можно использовать в качестве устройства защиты по «сухому ходу» того или иного устройства, например насоса.



Меры безопасности

1. Запрещается эксплуатация изделия без заземления.

2. Запрещается эксплуатация датчика с открытой защитной крышкой.

3. При осуществлении регулировки порогов срабатывания датчика, его необходимо

отключить от электросети.

4. Не допускается попадание воды на датчик и использование его в помещениях с по-

вышенной влажностью воздуха.





Гидравлическое подключение

Высота водного столба h должна быть на 15м ниже давления отключения насоса

(1атм=10м водного столба).

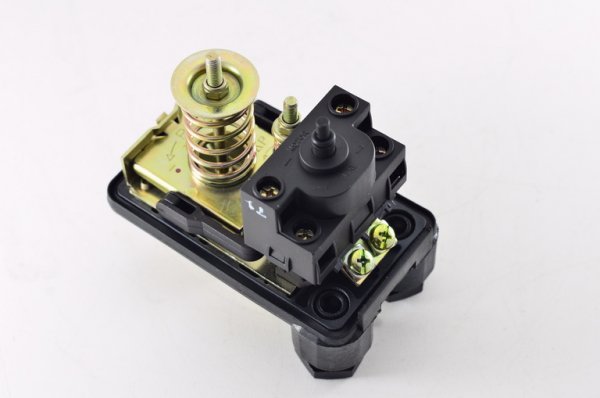

Настройка

Если Вы по каким либо причинам хотите изменить заводскую настройку параметров

датчика сухого хода , Вам необходимо проделать следующие действия:

- отключить реле от электросети;

- отвинтив крепежный пластмассовый винт, снять защитную крышку;

- вращением гайки, удерживающей маленькую пружину, по часовой стрелке, уве-

личивайте давление первоначального включения насоса (и наоборот);



- вращением гайки, удерживающей большую пружину, по часовой стрелке, подни-

майте давление выключения насоса «по сухому ходу».



Настройку на определенное давление производить с использованием манометра.



Синонимы: Реле сухого хода, Защита насоса при нехватке воды, Защита насоса от пониженного уровня воды.
