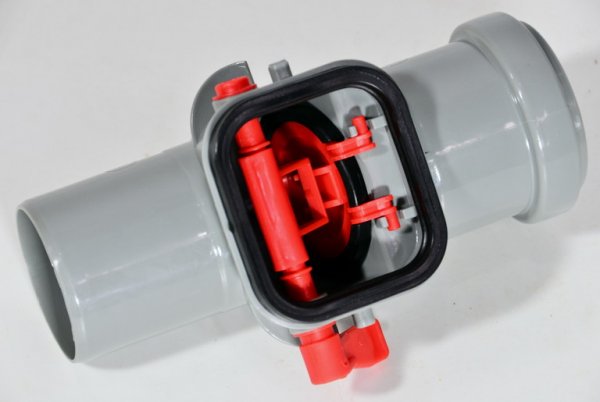

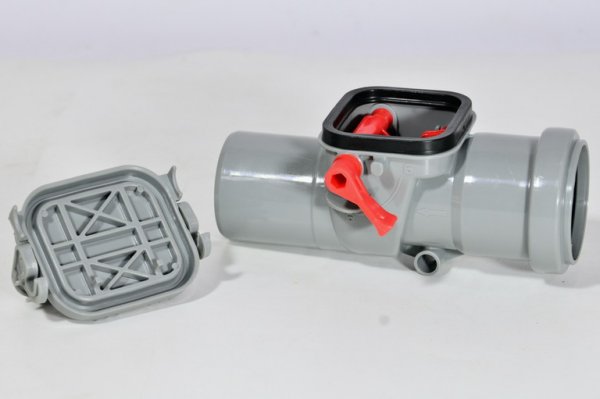

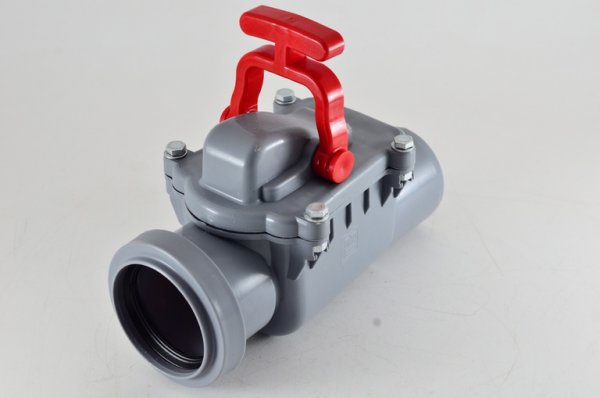

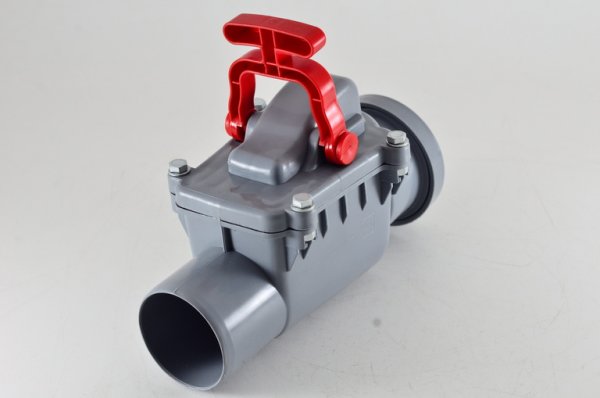

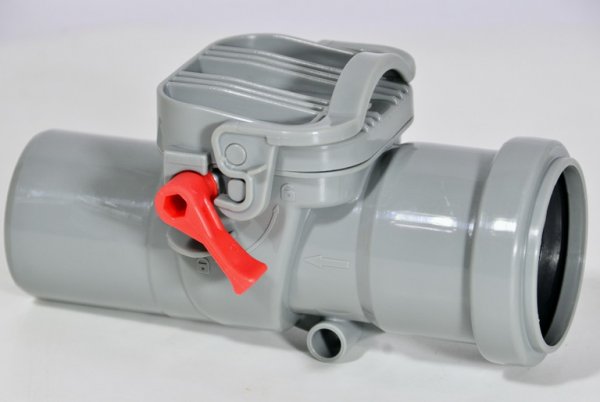

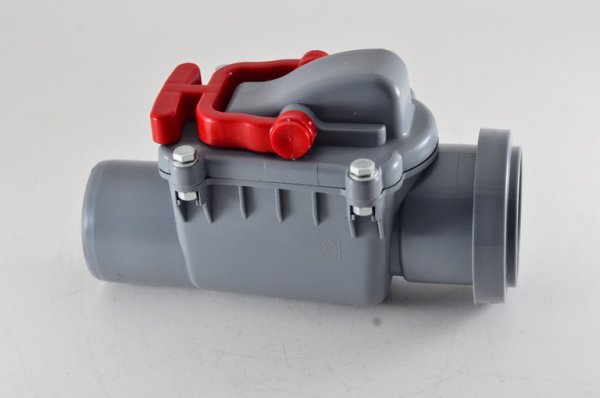

Клапан обратный 50 (канализационный)

Артикул: 00182ВИ

Код производителя: 533119

Обратный канализационный клапан – вид запорной оснастки, служащий для исключения в напорном трубопроводе движения жидкости в обратном направлении. Канализационный клапан подлежит установке на всех трубопроводах, в которых возможно обратное давление:

• вертикальных;
• восходящих горизонтальных;
• в системах с параллельными поочередно работающими насосами.

Обратный клапан предназначен к использованию на сточных и канализационных линиях.
Характеристики обратных клапанов:
-100% свободный проход
-Малое гидравлическое сопротивление
-Короткий путь закрывания уменьшает шум
-Простое обслуживание, так как не склонен к засорению
-Большая опорная площадь мембраны препятствует ее продавливанию даже при больших давлениях воды
-Стойкая к сточным водам мембрана не имеет отверстия и крепится под зажимной крышкой всего 2-я болтами
-Вертикально установленный клапан легко опорожняется
-Для Ду=50÷350 корпус клапана – литой чугунный, для Ду 400÷800 – стальной сварной.
Параметры среды
Обратный канализационный клапан применим в гидромагистралях со следующими жидкостями:
• вода. сточная вода;
• с водородным показателем pH = 6-9;
• в температурном диапазоне: чистых жидкостей - от -10°С до +100°С, загрязнённых – до 50°С;
• с долей гликоля не выше 40%;
• плотностью не более 1100 кг/м³;
• с рабочим давлением не выше 1,0 МПа;
• содержанием твёрдых включений не выше 1% объёма.

Канализационный клапан должен эксплуатироваться при температуре окружающей среды от -10 до + 100°С. Микротвёрдость содержащихся в перекачиваемой жидкости абразивных частиц не должна превышать 9000 МПа, а их размеры – 5 мм. Допустимый максимальный размер других твёрдых частиц – 4/5 диаметра проточной части.
