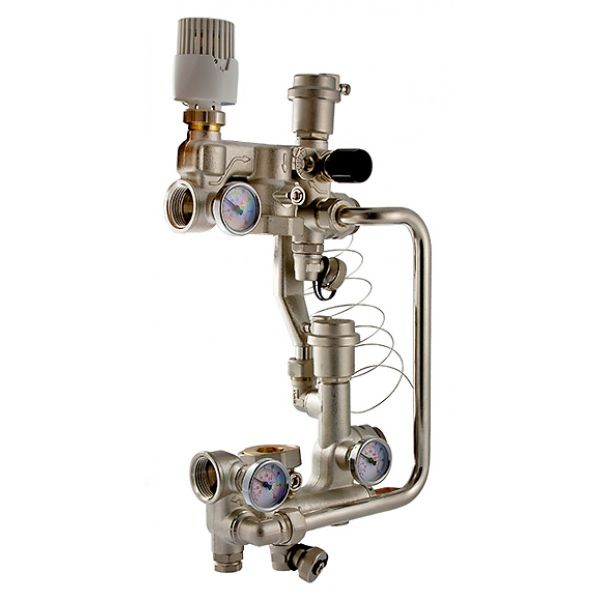

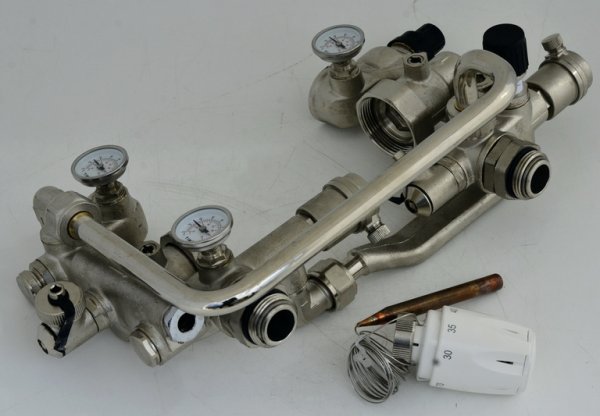

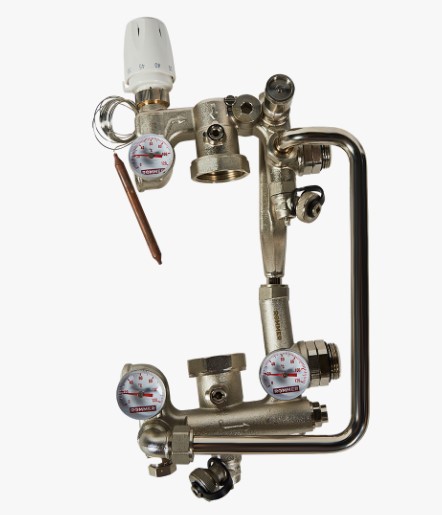

Насосно-смесительный узел без насоса, монтажная длина насоса 180 мм

ТД ВИКО - Челябинск 454036, Челябинск, ул. Индивидуальная, 25 +73512221092
21 388 p
В наличии: 4 шт

Все характеристики

Артикул: 07925ВИ
Код производителя товара: JH-1033 RDG-0120-008000
Производитель: КИТАЙ

Бренд: TIM


Артикул: 07925ВИ
Код производителя: JH-1033 RDG-0120-008000


В системе напольного отопления насосно-смесительный узел обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола. Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел оснащен всей необходимой арматурой и контрольно-измерительными приборами (межосевое расстояние присоединительных патрубков – 200 мм) и может размещаться в коллекторном шкафу.
Корпус и детали узла выполнены литьем из качественной сантехнической латуни и никелированы.
Материал уплотнений – эластомер EPDM.
Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар.
Циркуляционный насос приобретается отдельно.

Принцип действия устройства

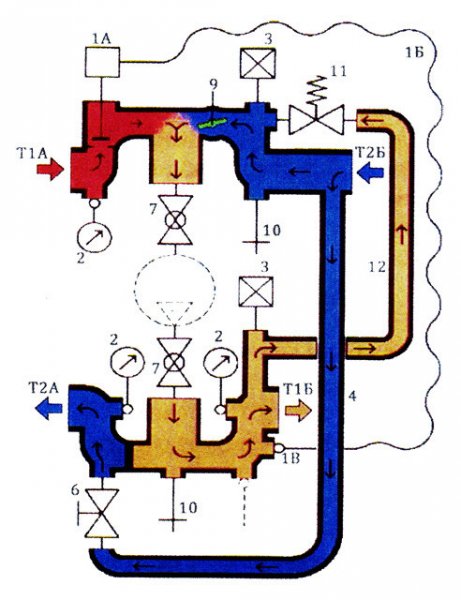

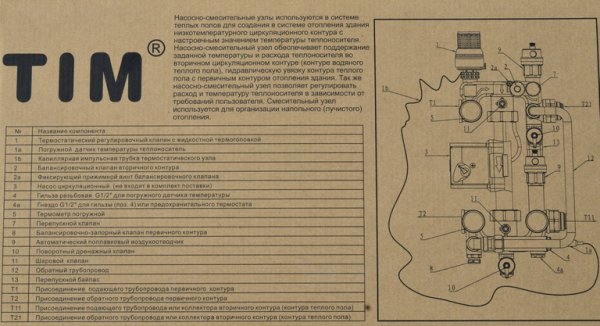

Теплоноситель первичного контура [Т1А] (см. инструкцию) поступает в насосно-смесительный узел через термостатический клапан [1А]. Степень открытия клапана автоматически регулируется в зависимости от выбранной настройки и температуры, теплоносителя на подаче к коллектору теплого пола. Циркуляционный насос обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов через соединение [Т2Б], часть из первичного контура [Т1А]. Возвращаемый от теплых полов теплоноситель тоже делится на две части: первая - поступает к насосу, вторая - через трубопровод [4] возвращается в первичный контур [Т2А]. Соотношение потоков, поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана [9]. В случае, когда, расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан [11], который направляет поток из [Т1Б] к [Т2Б], тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос.
Контроль за работой узла осуществляется при помощи термометров, которые показывают температуру прямого теплоносителя первичного контура, температуру теплоносителя первичного контура, температуру теплоносителя на выходе из смесительного узла и температуру возвращаемого в первичный контур теплоносителя.
Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два дренажных клапана [10].

Технические характеристики

Количество выходов    3-12
Диапазон автоматической регулировки    20-60 град.
Диаметр корпуса    1"
Назначение    Для теплого пола, Для отопления
Монтажная длина насоса    180 мм
Материал    Латунь
Накидная гайка для насоса    1 1/2"
Гарантийный срок    12 мес
Резьба    Внутренняя
Диаметр выходов    1 дюйм
Максимальное рабочее давление    10 бар
Испытательное давление    0.1 бар
Ширина    200 мм
Максимальная рабочая температура    90 град.
Тип    Регулирующий
Высота    300 мм
Пропускная способность    5 куб. м/час (83 л/мин)
Производитель: КИТАЙ
Бренд: TIM
Артикул производителя: JH-1033 RDG-0120-008000
Артикул: 07925ВИ
Тип коллекторасмесительный узел
КомплектующиеДА
